CMP設備，作為半導體制造中的關鍵工藝設備之一，對于實現芯片表面的全局平坦化至關重要。在現代集成電路的制造過程中，CMP技術不僅影響著芯片的性能和良率，還直接關系到最終產品的可靠性和市場競爭力。本文將對CMP設備進行簡單的介紹。
晶圓平坦化的必選項
CMP全稱為Chemical Mechanical Polishing，化學機械拋光，是半導體晶片表面加工的關鍵技術之一。單晶硅片制造過程和前半制程中需要多次用到化學機械拋光技術。與此前普遍使用的機械拋光相比，化學機械拋光能使硅片表面變得更加平坦，并且還具有加工成本低及加工方法簡單的優勢，因而成為目前最為普遍的半導體材料表面平整技術。
由于目前集成電路元件普遍采用多層立體布線，集成電路制造的前道工藝環節需要進行多層循環。在此過程中，需要通過CMP工藝實現晶圓表面的平坦化。集成電路制造是CMP設備應用的最主要的場景，重復使用在薄膜沉積后、光刻環節之前。

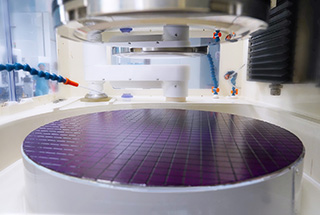

CMP設備是晶圓平坦化的必經之路，其工作過程是：拋光頭將晶圓待拋光面壓抵在粗糙的拋光墊上，借助拋光液腐蝕、微粒摩擦、拋光墊摩擦等耦合實現全局平坦化。拋光盤帶動拋光墊旋轉，通過先進的終點檢測系統對不同材質和厚度的磨蹭實現3—10nm分辨率的實時厚度測量防止過拋。更為關鍵的技術在于可全局分區施壓的拋光頭，其在限定的空間內對晶圓全局的多個環狀區域?qū)崿F(xiàn)超精密可控單向加壓，從而可以響應拋光盤測量的膜厚數據調節壓力控制晶圓拋光形貌，使晶圓拋光后表面達到超高平整度，且表面粗糙度小于0.5nm，這一數據相當于頭發絲的十萬分之一。
與光刻機、刻蝕機等半導體設備不同，CMP設備受到摩爾定律的影響較小，在較長時間內不存在技術迭代周期，應用于28nm和14nm的CMP設備沒有顯著的差異，僅是特定模塊技術的優化。但CMP工藝由14nm持續向7nm、5nm、3nm先進制程推進過程中，CMP技術將不斷趨于拋光頭分區精細化、工藝控制智能化、清洗單元多能量組合化方向發展。
專利是先行者的福音，也是后來人的“詛咒”。2013年之后，CMP專利申請量緩慢增長，而CMP后清洗專利申請量卻處于下滑狀態。全球CMP專利申請量總體保持平穩，反映了當前全球CMP技術未存在重大技術革新，后來者要想追趕必須直面強大的專利壁壘。
CMP包括三道拋光工序，主要運用到的材料包括拋光墊、拋光液、蠟、陶瓷片等。不同工序根據目的的不同，分別需要不同的拋光壓力、拋光液組分、pH 值、拋光墊材質、結構及硬度等。CMP拋光液和CMP拋光墊是CMP工藝的核心要素，二者的性質影響著表面拋光質量。
作為半導體制造過程中關鍵工藝制程設備之一，CMP設備將持續受益下游擴產以及國產替代進程，但也必須要看到其中的困難，不過有一點是可以肯定的，只要企業能夠打破國外壟斷，那么訂單和業績是有保障的。
