晶圓背面減薄是半導體器件制造中的一項關鍵工藝，主要目的是降低封裝貼裝高度、減小芯片封裝體積、改善芯片的熱擴散效率、電氣性能、機械性能及減小劃片的加工量。以下是關于晶圓背面減薄的詳細解釋：
減薄的目的：
在后道制程階段，晶圓（正面已布好電路的硅片）需要進行背面減薄加工，以適應后續劃片、壓焊和封裝的要求。
減薄后的晶圓有利于熱量從襯底導出，顯著提高散熱效率。
減小芯片封裝體積，滿足微電子產品輕薄短小的發展趨勢。
減少芯片內部應力，避免芯片因熱量升高而產生的破裂風險。
提高電氣性能，晶圓厚度越薄，背面鍍金使地平面越近，器件高頻性能越好。
減薄的工藝步驟：
晶圓減薄通常包括選取合適的晶圓、進行背面研磨等步驟。

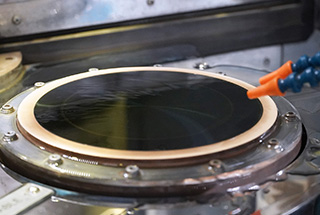

背面研磨過程中，會利用砂輪與晶圓之間的物理摩擦作用，去除晶圓背面的多余材料。這一過程可能分為粗磨和精磨兩個階段，以達到預定的厚度和表面粗糙度要求。
減薄的常見手段：
機械研磨法：利用砂輪與晶圓之間的物理摩擦作用進行減薄，高效且適合大批量生產，但可能引入機械應力和表面損傷。
化學機械平面化（CMP）：結合化學腐蝕和機械磨削的雙重作用，實現高度平面化，適用于對表面質量要求極高的集成電路制造。然而，CMP工藝相對復雜，成本較高。
濕法蝕刻法：利用液體化學藥品或蝕刻劑去除晶圓材料，但蝕刻深度和剖面難以控制，且減薄后表面可能粗糙。
減薄的極限與挑戰：
晶圓減薄的極限厚度與晶圓的材質和尺寸有密切關系。較大的晶圓在減薄過程中更容易破裂，因此減薄更困難。
不同材質的晶圓（如Si, GaAs, GaN等）具有不同的減薄極限厚度。例如，硅材質的晶圓可以將12寸硅片減薄到約50um。
晶圓背面減薄是半導體制造中的關鍵步驟之一，對于提高芯片的性能、可靠性和封裝效率具有重要意義。在實際生產過程中，需要根據晶圓的材質、尺寸以及后續應用需求選擇合適的減薄方法和工藝參數。
